新鄉市秋田機械設備有限公司專業生產搖擺篩,方形搖擺篩等各種振動篩分設備。
石粉生產流程
1、大石料進入倉庫
2、用粗破破碎
3、用細破破碎
4、振動篩震動篩選
5、洗砂機洗出成品砂
6、烘干機烘干或自然晾曬
根據石粉的特性,新鄉市秋田機械設備有限公司推出石粉篩分機,石粉方形搖擺篩,石粉專用搖擺篩1層/2層/3層/4層/5層/6層/7個目數種類的石粉,石粉搖擺篩最細可以篩分至500目;
石粉搖擺振動篩,石粉搖擺篩,石粉振動篩,石粉方形振動篩,石粉方形搖擺篩是目前比較新式的低轉速振動篩分機械設備。
⊕ 簡介
石粉方形搖擺篩處理量大,篩分精度高,單純追求篩分精度會犧牲產量為代價,而追求大產量又會使得精度下降,石英砂方形搖擺篩是針對上述問題而專門設計的一種具有高精度大產量的篩分設備,它廣泛用于化工、冶金、有色金屬、非有色金屬、食品、磨料等行業。
通過方形搖擺篩將振動器發生振動加搖擺運動,傳至篩面,從而使物料在篩機前部迅速分散,從而達到篩分之目的。
⊕ 特點
(1) 自清網效果極佳
(2) 篩網利用率高而壽命長
(3) 密封效果好
⊕ 適用行業
化工(化肥、樹脂、三聚氰胺、純堿等)
食品(淀粉、食鹽、砂糖、奶粉等)
冶金、非有色金屬、有色金屬、磁性材料等
⊕ 工作原理
從篩機搖動體即篩箱運動軌跡來看,方型搖擺篩又稱往復篩,其驅動裝置所產生的振動力是一繞定軸、方向呈規律變化的慣性力,其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據搖擺篩的結構特點及工作原理,其篩面一般為水平或微傾斜布置(傾斜角度為0°~5°)。搖擺篩的工作原理為:篩機啟動后,篩機搖動體即篩箱在慣性力的作用下作前后往復運動,篩箱帶動篩面作周期性搖動,從而使篩面上的物料隨篩箱一同作定向跳躍式運動,期間,小于篩面孔徑的物理通過篩孔落到下層,成為篩下物,大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出,終完成篩分工作。
從FYBS方型搖擺篩的結構和工作原理可以看出,其傳動機構偏心輪距物料運動軌跡及物料在篩面上的滯留時間有至關重要的影響,也即對篩機處理能力和篩分效率有相反的影響,有鑒于此,在實際篩分作業中,我們可以根據具體情況和需要,在生產能力和篩分效率兩方面有所取舍。
⊕技術參數
型號 |
有效篩分面積 (㎡) |
功率 (kW) |
篩面傾角 (°) |
層數 |
回轉頻次(r/min) |
篩箱行程 (mm) |
FYBS1030 |
3 |
3 |
5~8 |
1-5 |
180-260 |
25-60 |
FYBS1036 |
3.6 |
|||||
FYBS1230 |
3.6 |
4 |
5~8 |
1-5 |
180-260 |
25-60 |
FYBS1236 |
4.32 |
|||||
FYBS1530 |
4.5 |
5.5 |
5~8 |
1-5 |
180-260 |
25-60 |
FYBS1536 |
5.4 |
|||||
FYBS1830 |
5.4 |
7.5 |
5~8 |
1-5 |
180-260 |
25-60 |
FYBS1836 |
6.48 |
|||||
FYBS2030 |
6 |
7.5 |
5~8 |
1-5 |
180-260 |
25-60 |

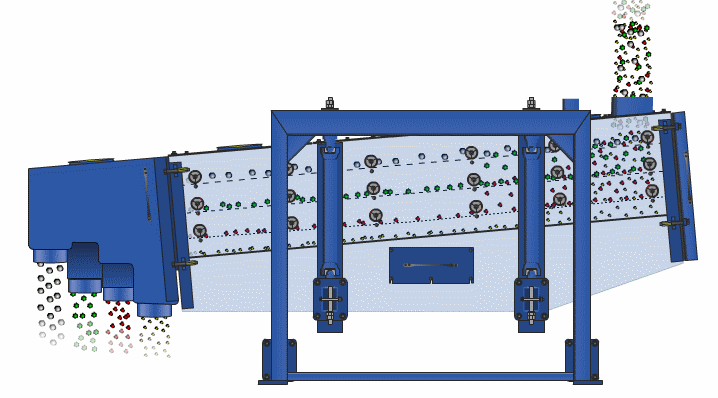

FYBS型石粉方形搖擺篩作業原理模擬
⊕ 物料在篩面上運動情況
同樣或相近的配置,FYBS型石粉方形搖擺篩比一般慣性振動篩有更高的處理能力和篩分效率,其本質是,該機型可人為的控制物料在篩面上的運動軌跡和滯留時間,即在有限空間,由于物料的運動軌跡為速度和加速度均為變化非線性曲線,所以,物料與篩面有更多接觸機濾,當然也就增加了透篩率。
新鄉市秋田機械設備有限公司生產的石粉方形搖擺篩銷往全國各地,產品成熟,希望有需要的客戶來電咨詢
